推拉式耦合方式,無需振動松動,適合快速安裝使用;
M12連接器安裝精要:底孔直徑與安裝精度提升最先出現在ljqcj.cn。
]]>
在工業自動化、傳感器和電氣設備的應用中,M12連接器的安裝質量直接關系到系統的穩定性和可靠性。作為行業內備受信賴的德索精密工業深知這一點,多年來一直致力于提供高品質的連接器產品及相關技術支持。為了確保M12連接器能夠完美適配并發揮最佳性能,了解正確的底孔直徑和深度至關重要。本文將詳細介紹M12連接器的底孔直徑與安裝精度的提升方法。
精確鉆孔規格
M12連接器的標準底孔直徑通常為11.8mm,這是基于ISO 20837-1標準的規定。然而,實際應用中可能需要根據具體的連接器類型、品牌以及應用場景進行微調。例如,德索精密工業生產的一些特殊設計的M12連接器,憑借其先進的研發技術和對工藝的嚴格把控,可能要求略微不同的底孔尺寸以實現最佳的連接緊密性和穩定性。這些特殊規格的連接器,在設計時充分考慮了不同行業的復雜需求,為用戶提供了更具針對性的解決方案。
除了直徑之外,底孔的深度也是不可忽視的因素。底孔深度應足以容納整個連接器,包括其螺紋部分和任何額外的密封件或緊固元件。一般來說,推薦的底孔深度應該比連接器的總長度多出至少2-3mm,以確保有足夠的空間進行安裝和調整。德索精密工業在其產品手冊中,也會詳細標注針對不同型號連接器的底孔深度建議,幫助用戶更準確地進行安裝操作。
安裝技巧
在準備鉆孔之前,首先要確認鉆孔設備的精度和穩定性,以及鉆頭的鋒利度和尺寸準確性。清潔待鉆孔的表面,去除油污、灰塵和雜質,以保證鉆孔質量。這一點與德索精密工業始終強調的嚴謹生產態度相契合,注重每一個細節才能保證最終產品的高質量。
鉆孔時,保持鉆頭的垂直和穩定是關鍵,避免晃動和偏移。使用夾具或定位裝置來固定待鉆孔的工件,確保鉆孔位置的準確性??刂坪勉@孔的速度和進給量,過快或過慢都可能導致鉆孔質量問題。德索精密工業在相關技術培訓中,也會著重講解這些鉆孔要點,幫助用戶提升鉆孔的專業性和規范性。
完成鉆孔后,清理底孔內的碎屑和雜物,然后緩慢插入M12連接器。確保連接器的引腳與底孔內的線路或接口對準,避免引腳彎曲或損壞。使用適當?shù)墓ぞ邔⑦B接器緊固,確保連接牢固。德索精密工業生產的M12連接器,在設計上充分考慮了安裝的便利性,其引腳設計和整體結構都有助于用戶更順利地完成安裝操作。
最后,為了防止水分、灰塵和其他雜質進入連接器內部,影響其性能和壽命,需要進行密封處理。可以使用密封膠、密封圈等材料進行密封,確保連接器與底孔之間的密封性。德索精密工業還提供了一系列配套的密封材料和解決方案,與他們的M12連接器相得益彰,進一步保障了產品的使用性能和壽命。
精確的鉆孔規格和正確的安裝技巧是保證M12連接器可靠安裝和性能的關鍵。在實際操作中,需要嚴格按照相關標準和要求進行鉆孔和安裝,以確保連接器的正常使用。而德索精密工業憑借其專業的技術、優質的產品和完善的服務,為用戶在M12連接器的使用過程中提供了全方位的支持和保障。
M12連接器安裝精要:底孔直徑與安裝精度提升最先出現在ljqcj.cn。

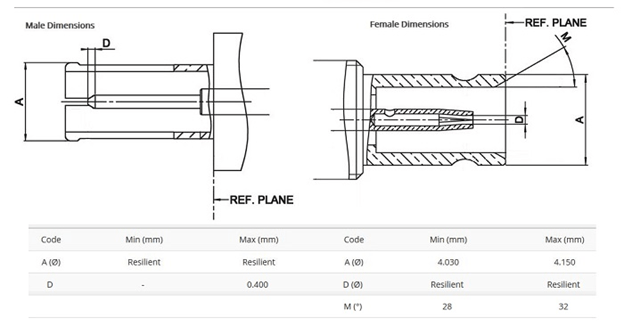

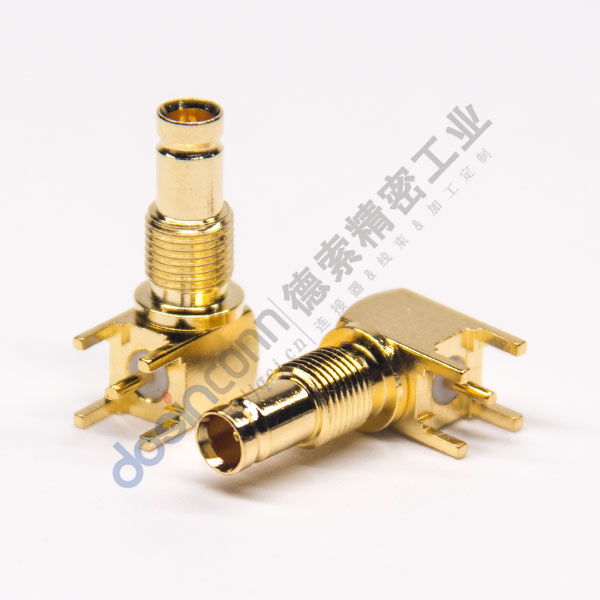

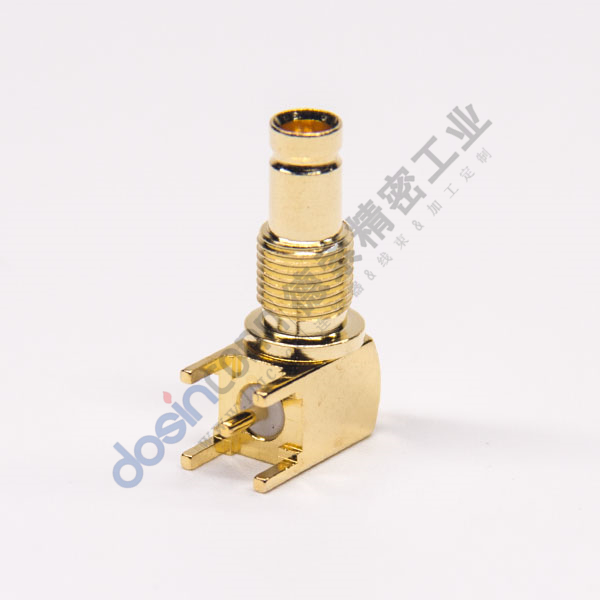

]]>din型連接器插PCB板1.0/2.3穿孔式90度鍍金母頭穿墻式面板安裝廠家直發最先出現在ljqcj.cn。
]]>料號:DOSIN-868-0075 產品特點:
標簽:DIN1.0/2.3連接器,彎式,母頭,穿墻,插板,PCB板安裝,焊接,75歐姆,鍍金
目錄下載:德索-RF同軸連接器目錄冊.pdf
阻抗 | 50 ohm or 75 ohm |
頻率范圍 | 0~4 GHz for 50 ohm, 0~2 GHz for 75 ohm |
電壓駐波比 | 直式 ≦ 1.3max / 彎式≦ 1.5max |
耐電壓 | 750 V rms |
工作電壓 | 250 V rms |
中心接觸電阻 | ≦ 6.0mΩ (Milliohms max.) |
外接觸電阻 | ≦ 3.0 mΩ (Milliohms max.) |
絕緣電阻 | ≧ 104 mΩ (Megohms min.) |
耦合方式 | 推拉式 |
保持力 | 4 lbs min. |
機械壽命 | 大于500次 (使用鈹銅接觸件時) |
環境溫度 | -40°C ~ +155°C |
din型連接器插PCB板1.0/2.3穿孔式90度鍍金母頭穿墻式面板安裝廠家直發最先出現在ljqcj.cn。

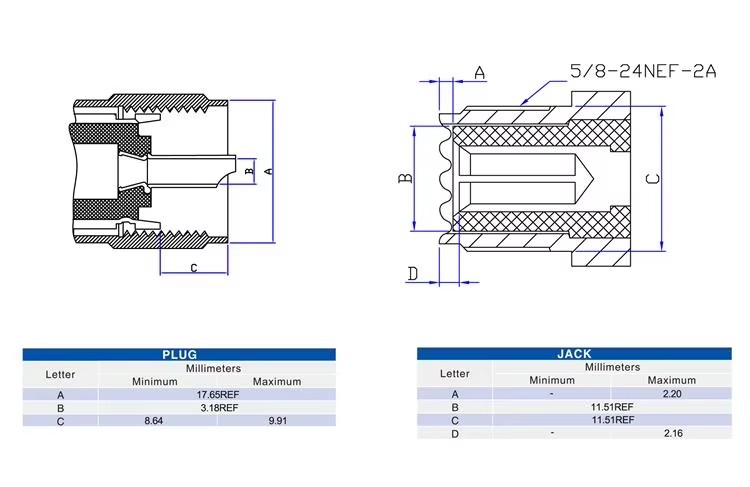

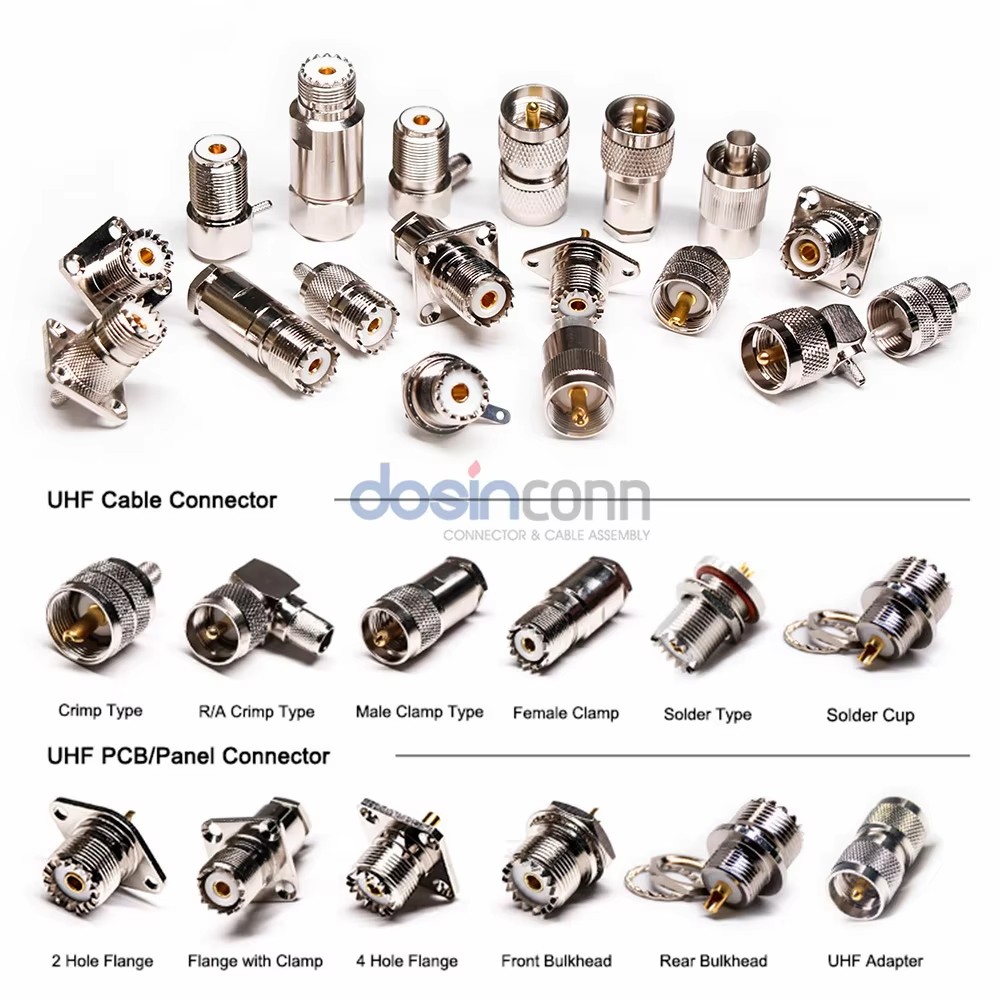

]]>UHF射頻直式接頭180°母頭后鎖板焊線連接器最先出現在ljqcj.cn。
]]>料號:EB-009-0054 產品特點:
標簽:UHF連接器,直式,母頭,穿墻,面板安裝,焊杯,50歐姆,鍍鎳
目錄下載:德索-RF同軸連接器目錄冊.pdf
阻抗 | 50Ω |
頻率范圍 | DC – 300 MHz(擴展范圍設計的DC – 1 GHz) |
額定電壓 | 500 volts peak |
介電耐壓 | 1500 VRMS Max |
絕緣電阻 | 5000 MΩ Min |
車身材料 | 黃銅/鋅壓鑄 |
車身表面處理 | 鎳/銀/錫 |
接觸材料 | 鈹銅/黃銅/磷青銅 |
接觸端子 | 金/鎳/銀/錫 |
絕緣材料 | 聚甲醛/LCP/PBT/酚醛樹脂/聚丙烯/PTFE |
溫度范圍 | ?65℃~ +165℃ |
機械壽命 | 大于500次 (使用鈹銅接觸件時) |
耦合方式 | 5/8-24 螺紋鎖緊 |
電纜固定 | 焊接、螺絲固定,螺母鎖緊和壓接 |
UHF射頻直式接頭180°母頭后鎖板焊線連接器最先出現在ljqcj.cn。

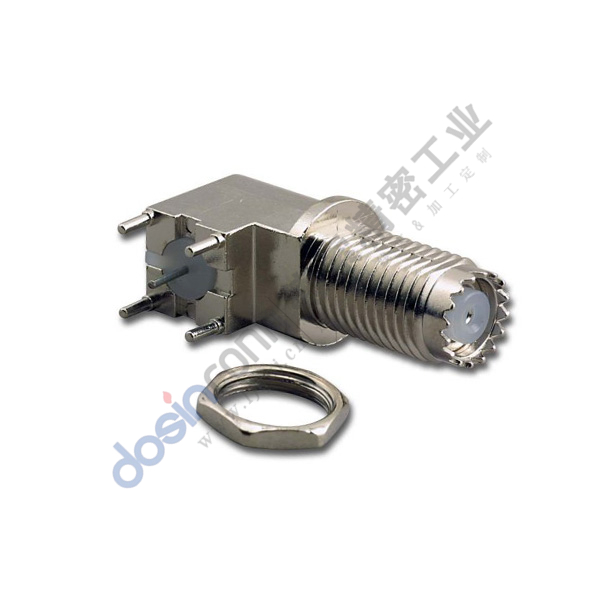

]]>uhf射頻同軸彎式穿墻母頭連接器面板安裝最先出現在ljqcj.cn。
]]>料號:RHT-630-0013 產品特點:
標簽:UHF連接器,彎式,母頭,穿墻,PCB板
目錄下載:德索-RF同軸連接器目錄冊.pdf
阻抗 | 50Ω |
頻率范圍 | DC – 300 MHz(擴展范圍設計的DC – 1 GHz) |
額定電壓 | 500 volts peak |
介電耐壓 | 1500 VRMS Max |
絕緣電阻 | 5000 MΩ Min |
車身材料 | 黃銅/鋅壓鑄 |
車身表面處理 | 鎳/銀/錫 |
接觸材料 | 鈹銅/黃銅/磷青銅 |
接觸端子 | 金/鎳/銀/錫 |
絕緣材料 | 聚甲醛/LCP/PBT/酚醛樹脂/聚丙烯/PTFE |
溫度范圍 | ?65℃~ +165℃ |
機械壽命 | 大于500次 (使用鈹銅接觸件時) |
耦合方式 | 5/8-24 螺紋鎖緊 |
電纜固定 | 焊接、螺絲固定,螺母鎖緊和壓接 |
uhf射頻同軸彎式穿墻母頭連接器面板安裝最先出現在ljqcj.cn。
]]>電纜N線母頭直式穿墻式防水轉MMCX公頭直式組裝線材生產工廠最先出現在ljqcj.cn。
]]>料號:EB-101-0047 產品特點:
標簽: RF線材,N頭,直式,穿墻,防水,MMCX公頭,直式,同軸線纜
其他: 提供尺寸、材質調整服務(定制打樣)
電纜N線母頭直式穿墻式防水轉MMCX公頭直式組裝線材生產工廠最先出現在ljqcj.cn。

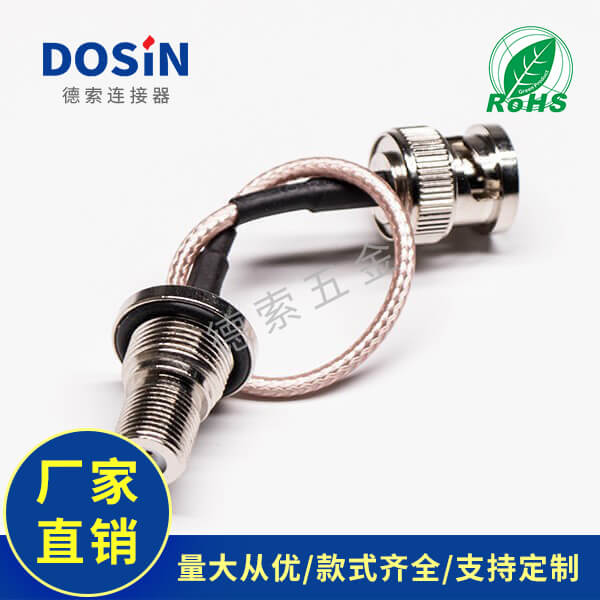

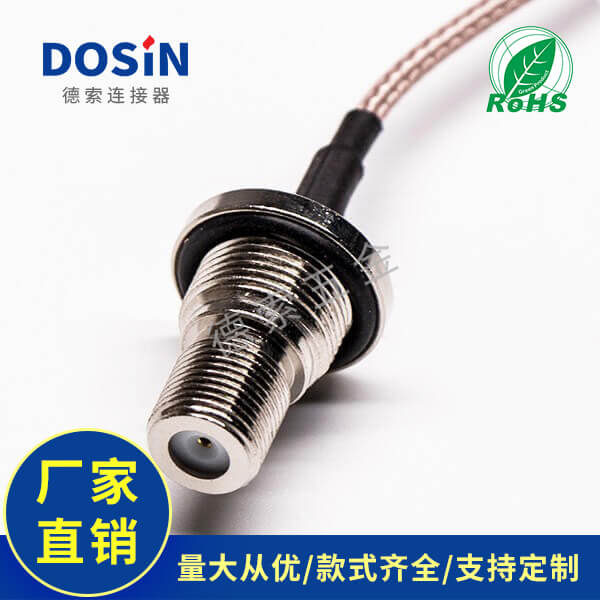

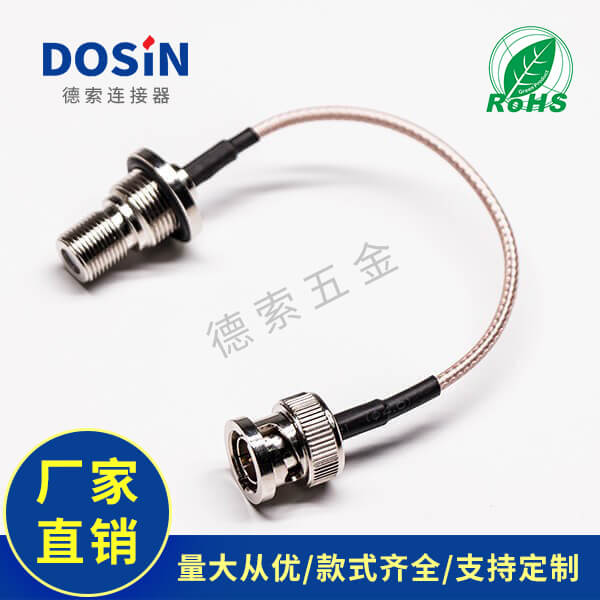

]]>BNC接口公頭直式轉穿墻F母頭射頻同軸線纜RG179定制打樣最先出現在ljqcj.cn。
]]>料號:EB-101-0035 產品特點:
標簽:RF線材,直式,180度,F母頭,BNC公頭,穿墻,組裝壓接
其他: 提供尺寸、材質調整服務(定制打樣)
BNC接口公頭直式轉穿墻F母頭射頻同軸線纜RG179定制打樣最先出現在ljqcj.cn。

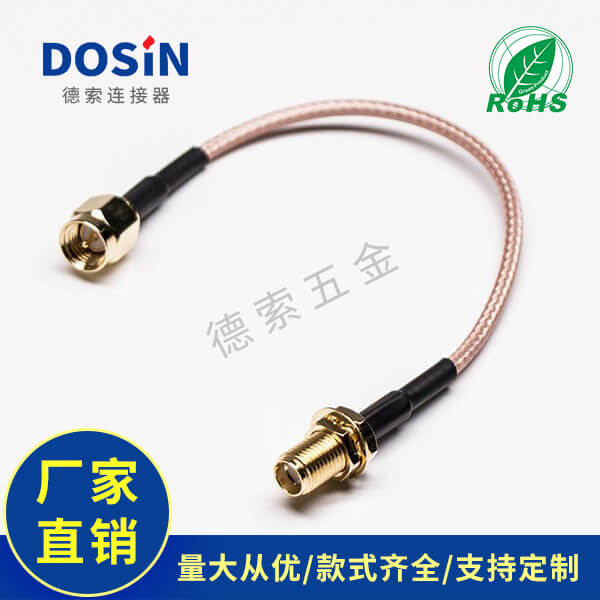

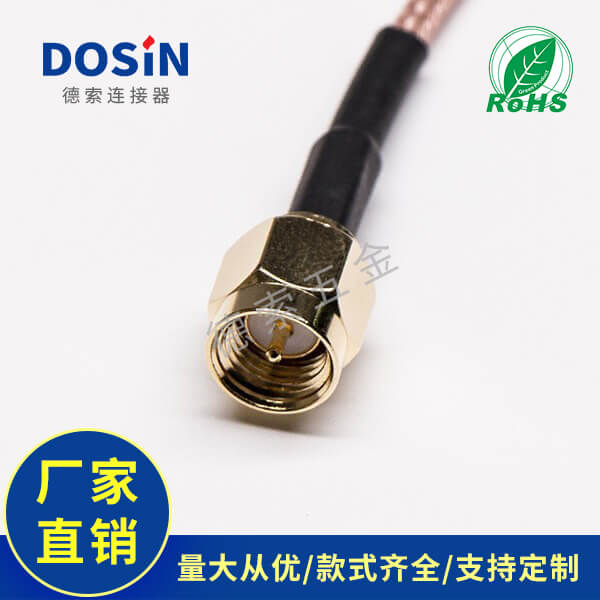

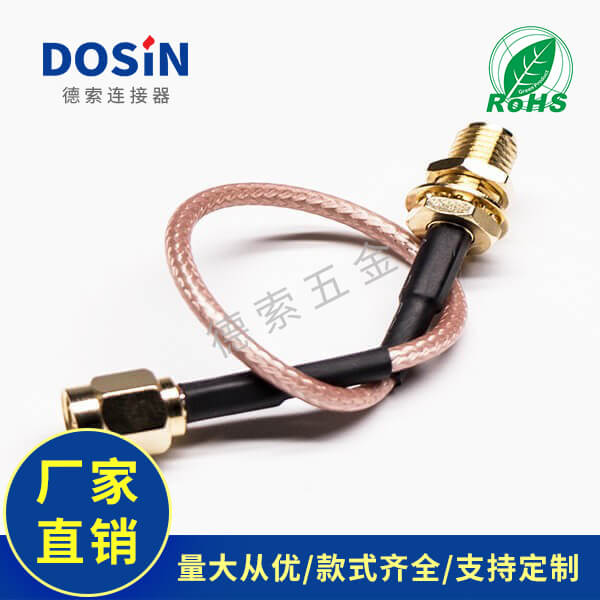

]]>射頻線SMA公頭直式轉SMA穿墻母頭組裝線材定制打樣最先出現在ljqcj.cn。
]]>料號:EB-101-0034 產品特點:
標簽: RF線材,直式,180度,SMA公頭,SMA母頭,穿墻
其他: 提供尺寸、材質調整服務(定制打樣)
射頻線SMA公頭直式轉SMA穿墻母頭組裝線材定制打樣最先出現在ljqcj.cn。

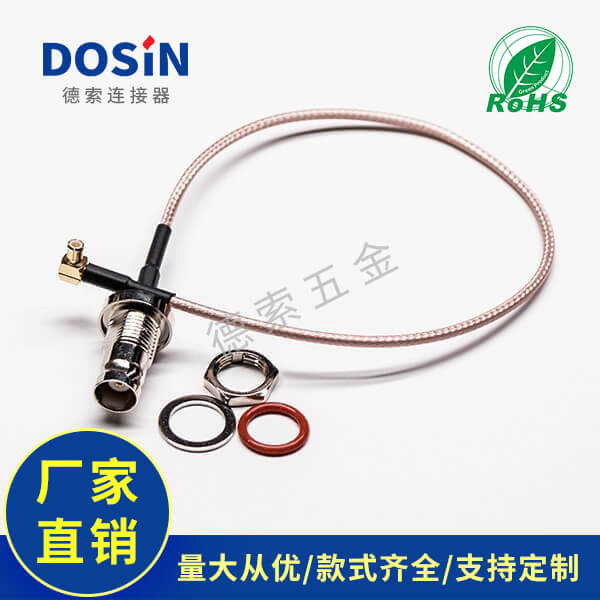

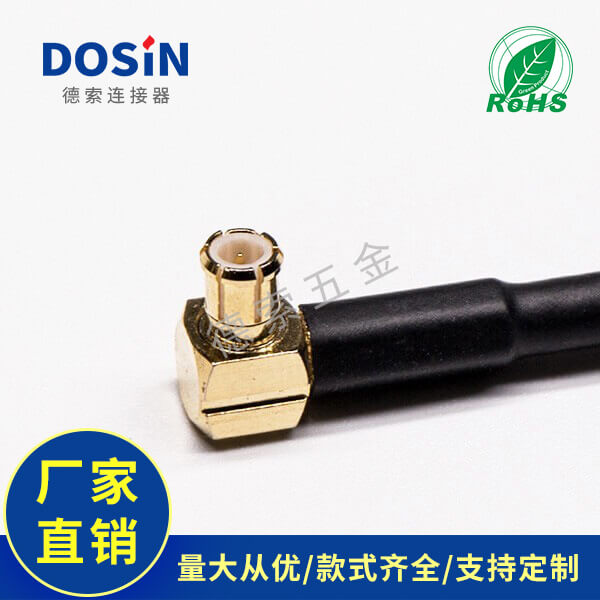

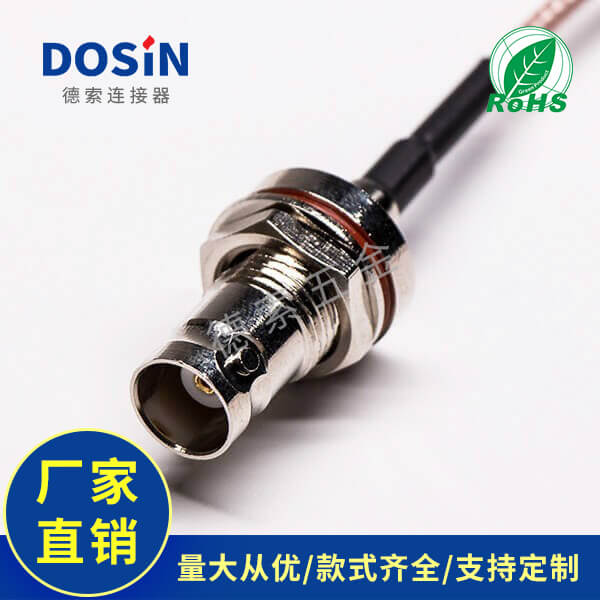

]]>同軸線BNC頭穿墻母頭轉MCX彎式公頭接RG316線定制打樣最先出現在ljqcj.cn。
]]>料號:EB-101-0029 產品特點:
標簽: RF線材,BNC母頭,MCX公頭,穿墻,RG136
其他: 提供尺寸、材質調整服務(定制打樣)
同軸線BNC頭穿墻母頭轉MCX彎式公頭接RG316線定制打樣最先出現在ljqcj.cn。

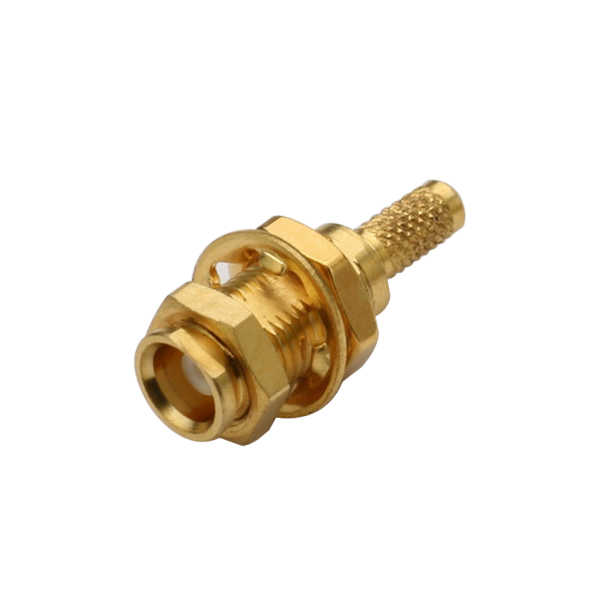

]]>料號:DOSIN-809-1015 產品特點:
標簽:50Ω同軸電纜mcx連接器直式穿墻連接線RG178 DOSIN-809-1015
產品參數
頻率范圍 | DC-14GHz |
阻抗 | 50Ω |
駐波比 | 1.5 Max |
插入損耗 | 1.8db |
絕緣電阻 | ≧5000MΩ |
峰值功率 | 2W(cw) |
工作溫度 | -40°C to + 85°C |
50Ω同軸電纜mcx連接器直式穿墻連接線RG178 DOSIN-809-1015最先出現在ljqcj.cn。
]]>料號:DOSIN-809-1016 產品特點:
標簽:同軸電纜接頭RG178母頭mcx直式穿墻式連接器 DOSIN-809-1016
產品參數
頻率范圍 | DC-14GHz |
阻抗 | 50Ω |
駐波比 | 1.5 Max |
插入損耗 | 1.8db |
絕緣電阻 | ≧5000MΩ |
峰值功率 | 2W(cw) |
工作溫度 | -40°C to + 85°C |
同軸電纜接頭RG178母頭mcx直式穿墻式連接器 DOSIN-809-1016最先出現在ljqcj.cn。
]]>
